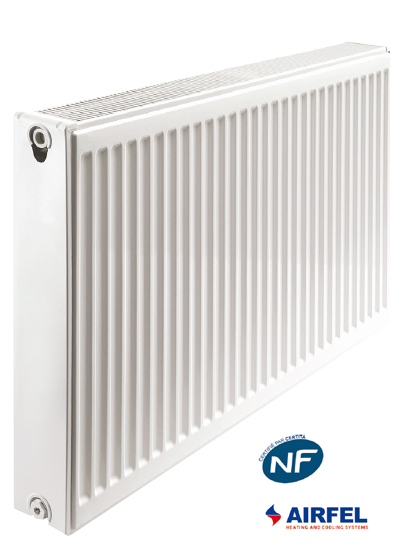

Caractéristiques PANNEAU ACIER MODELE 22
| Titre |
Référence
|
Hauteur (mm)
|
Longueur (mm)
|
Poids (kg/m)
|
Volume d'eau (l/m)
|
Palettisation (Quantité radiateurs)
|
Puissance (∆T 50°C) (W)
|
Type
|
Entraxe (mm)
|
Prix public HT conseillé
|
|
300.22.500 |
A32205 |
300 |
500 |
16.1 |
3.4 |
15 |
470 |
22 |
249 |
66,10 €
|
|
300.22.800 |
A32208 |
300 |
800 |
16.1 |
3.4 |
15 |
751 |
22 |
249 |
95,50 €
|
|
300.22.1000 |
A32210 |
300 |
1000 |
16.1 |
3.4 |
15 |
939 |
22 |
249 |
114,70 €
|
|
300.22.1200 |
A32212 |
300 |
1200 |
16.1 |
3.4 |
15 |
1127 |
22 |
249 |
133,00 €
|
|
300.22.1400 |
A32214 |
300 |
1400 |
16.1 |
3.4 |
15 |
1315 |
22 |
249 |
152,50 €
|
|
400.22.800 |
A42208 |
400 |
800 |
22 |
4.4 |
15 |
953 |
22 |
349 |
119,80 €
|
|
400.22.900 |
A42209 |
400 |
900 |
22 |
4.4 |
15 |
1072 |
22 |
349 |
132,20 €
|
|
400.22.1000 |
A42210 |
400 |
1000 |
22 |
4.4 |
15 |
1191 |
22 |
349 |
144,90 €
|
|
400.22.1200 |
A42212 |
400 |
1200 |
22 |
4.4 |
15 |
1429 |
22 |
349 |
168,80 €
|
|
400.22.1400 |
A42214 |
400 |
1400 |
22 |
4.4 |
15 |
1667 |
22 |
349 |
194,20 €
|
|
400.22.1600 |
A42216 |
400 |
1600 |
22 |
4.4 |
15 |
1906 |
22 |
349 |
218,90 €
|
|
400.22.1800 |
A42218 |
400 |
1800 |
22 |
4.4 |
15 |
2144 |
22 |
349 |
263,40 €
|
|
500.22.500 |
A52205 |
400 |
500 |
27.6 |
5.3 |
15 |
714 |
22 |
449 |
89,90 €
|
|
500.22.600 |
A52206 |
500 |
600 |
27.6 |
5.3 |
15 |
857 |
22 |
449 |
109,40 €
|
|
500.22.700 |
A52207 |
500 |
700 |
27.6 |
5.3 |
15 |
1000 |
22 |
449 |
117,80 €
|
|
500.22.800 |
A52208 |
500 |
800 |
27.6 |
5.3 |
15 |
1142 |
22 |
449 |
132,70 €
|
|
500.22.900 |
A52209 |
500 |
900 |
27.6 |
5.3 |
15 |
1285 |
22 |
449 |
146,40 €
|
|
500.22.1000 |
A52210 |
500 |
1000 |
27.6 |
5.3 |
15 |
1428 |
22 |
449 |
160,80 €
|
|
500.22.1200 |
A52212 |
500 |
1200 |
27.6 |
5.3 |
15 |
1714 |
22 |
449 |
188,00 €
|
|
500.22.1400 |
A52214 |
500 |
1400 |
27.6 |
5.3 |
15 |
1999 |
22 |
449 |
216,50 €
|
|
600.22.500 |
A62205 |
600 |
500 |
33.2 |
6.2 |
15 |
827 |
22 |
549 |
102,90 €
|
|
600.22.600 |
A62206 |
600 |
600 |
33.2 |
6.2 |
15 |
992 |
22 |
549 |
120,00 €
|
|
600.22.700 |
A62207 |
600 |
700 |
33.2 |
6.2 |
15 |
1157 |
22 |
549 |
143,80 €
|
|
600.22.800 |
A62208 |
600 |
800 |
33.2 |
6.2 |
15 |
1322 |
22 |
549 |
151,80 €
|
|
600.22.900 |
A62209 |
600 |
900 |
33.2 |
6.2 |
15 |
1488 |
22 |
549 |
178,10 €
|
|
600.22.1000 |
A62210 |
600 |
1000 |
33.2 |
6.2 |
15 |
1653 |
22 |
549 |
188,50 €
|
|
600.22.1200 |
A62212 |
600 |
1200 |
33.2 |
6.2 |
15 |
1984 |
22 |
549 |
221,20 €
|
|
600.22.1400 |
A62214 |
600 |
1400 |
33.2 |
6.2 |
15 |
2314 |
22 |
549 |
253,30 €
|
|
600.22.1600 |
A62216 |
600 |
1600 |
33.2 |
6.2 |
15 |
2645 |
22 |
549 |
276,50 €
|
|
750.22.400 |
A72204 |
750 |
400 |
41.6 |
7.6 |
15 |
789 |
22 |
699 |
106,10 €
|
|
750.22.500 |
A72205 |
750 |
500 |
41.6 |
7.6 |
15 |
987 |
22 |
699 |
126,60 €
|
|
750.22.600 |
A72206 |
750 |
600 |
41.6 |
7.6 |
15 |
1184 |
22 |
699 |
147,40 €
|
|
750.22.700 |
A72207 |
750 |
700 |
41.6 |
7.6 |
15 |
1381 |
22 |
699 |
167,90 €
|
|
750.22.800 |
A72208 |
750 |
800 |
41.6 |
7.6 |
15 |
1578 |
22 |
699 |
188,50 €
|
|
750.22.900 |
A72209 |
750 |
900 |
41.6 |
7.6 |
15 |
1776 |
22 |
699 |
209,90 €
|
|
750.22.1000 |
A72210 |
750 |
1000 |
41.6 |
7.6 |
15 |
1973 |
22 |
699 |
230,90 €
|
|
750.22.1200 |
A72212 |
750 |
1200 |
41.6 |
7.6 |
15 |
2368 |
22 |
699 |
271,60 €
|
|
750.22.1400 |
A72214 |
750 |
1400 |
41.6 |
7.6 |
15 |
2762 |
22 |
699 |
313,40 €
|
|
900.22.400 |
A92204 |
900 |
400 |
48.9 |
8.9 |
15 |
909 |
22 |
849 |
125,60 €
|
|
900.22.500 |
A92205 |
900 |
500 |
48.9 |
8.9 |
15 |
1137 |
22 |
849 |
150,30 €
|
|
900.22.600 |
A92206 |
900 |
600 |
48.9 |
8.9 |
15 |
1364 |
22 |
849 |
175,40 €
|
|
900.22.700 |
A92207 |
900 |
700 |
48.9 |
8.9 |
15 |
1591 |
22 |
849 |
200,00 €
|
|
900.22.800 |
A92208 |
900 |
800 |
48.9 |
8.9 |
15 |
1818 |
22 |
849 |
225,80 €
|
|
900.22.900 |
A92209 |
900 |
900 |
48.9 |
8.9 |
15 |
2046 |
22 |
849 |
250,70 €
|
|
900.22.1000 |
A92210 |
900 |
1000 |
48.9 |
8.9 |
15 |
2273 |
22 |
849 |
275,70 €
|
|
900.22.1200 |
A92212 |
900 |
1200 |
48.9 |
8.9 |
15 |
2728 |
22 |
849 |
325,10 €
|
|
900.22.1400 |
A92214 |
900 |
1400 |
48.9 |
8.9 |
15 |
3182 |
22 |
849 |
375,40 €
|
Imprimer la présentation
-
Fabrication
- Acier de qualité supérieure (épaisseur = 1,15 mm)
- Conformité à la norme NF-EN 442
- Traitement de surface minutieux par phosphatage zinc et cataphorèse
- Revêtement peinture époxy polyester BLANC RAL 9010 deux couches cuites au four
- Pression d’épreuve : 13 bars
- Garantie : 12 ans
-
Installation

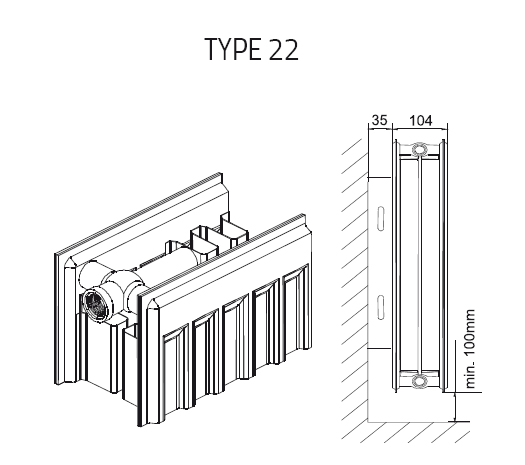

- Pour une émission optimale, installer le radiateur à 40 mm du mur et 100 mm du sol
- Pression de service maxi : 10 bars
-
Équipements de série
- Consoles supports avec chevilles et vis
- Bouchon purgeur
- Bouchon plein avec joints
- Joues latérales et grille supérieure, montées sur le radiateur
-
Conditionnement
- Emballage individuel sous double film à bulles et renforts plastiques aux angles
-
Options
-
Liste des accessoires radiateurs acier
